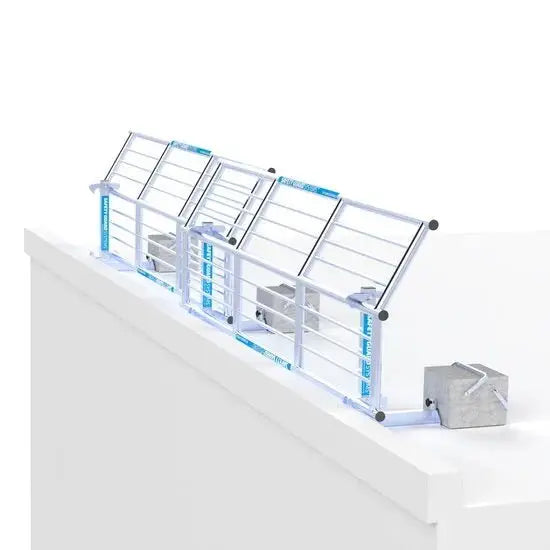

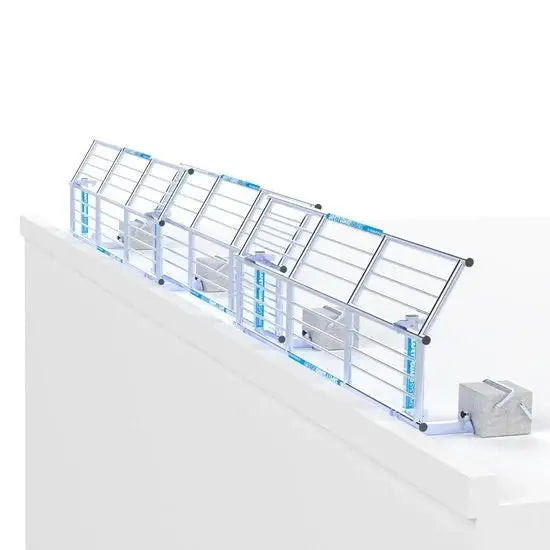

Sicher arbeiten mit zertifiziertem Dachschutzsystem – werkzeugfrei & dual use
Breite der Dachrandsicherung: ca. 85 cm vom Geländer bis zum Betonballast
Geländerhöhe: 1,10 m
Zertifizierte Absturzsicherung für Flachdächer nach DIN EN 13374, Klasse A. Die kompakte und leichte Konstruktion lässt sich mit wenigen Komponenten schnell und werkzeugfrei montieren.
Das System eignet sich besonders für Photovoltaik- und Solarthermie-Montagen sowie für Wartungs-, Installations- und Instandhaltungsarbeiten auf Flachdächern. Durch die durchdringungsfreie Aufstellung wird die Dachabdichtung nicht für Befestigungspunkte geöffnet.
Dual Use – vorhandene Komponenten weiterverwenden:
Das SGS Slim Plus ist mit dem SGS Edge kompatibel. Vorhandene Gitter- bzw. Zaunelemente können mitgenutzt werden. Dadurch kann bei bereits vorhandenem SGS-Edge-System die zusätzliche Anschaffung separater Geländerelemente reduziert werden.
Vorteile
-
Durchdringungsfrei: keine Verankerung in Dach oder Fassade erforderlich
-
Schont die Dachabdichtung: keine zusätzlichen Befestigungsbohrungen notwendig
-
Werkzeugfreie Montage: wenige Bauteile und einfache Handhabung
-
Für effiziente Ein-Personen-Montage ausgelegt: kompakte und leicht handhabbare Komponenten
-
Leicht & robust: für Transport, Lagerung und wiederkehrende Einsätze optimiert
-
Nur ca. 85 cm Bautiefe: kompakte Aufstellung mit geringem Platzbedarf auf dem Dach
-
Flexibel einsetzbar: für gerade Strecken, Winkel und unterschiedliche Dachgeometrien
-
Dual Use: kompatibel mit vorhandenen SGS-Edge-Gitter-/Zaunelementen
-
Modular und beliebig verlängerbar: auch für sehr lange Dachkanten und größere Projekte geeignet
-
Normgerecht: DIN EN 13374, Schutzklasse A
Ballastierung
Die Dachrandständer werden mit 23-kg-Betongewichten ballastiert. Die Ballastierung sorgt für den vorgesehenen sicheren Stand des temporären Sicherungssystems, ohne dass eine feste Verankerung im Dach erforderlich ist.
Die aktuelle Ausführung der Betongewichte besitzt integrierte Griffmulden. Frühere Ausführungen waren teilweise mit Henkeln ausgestattet. Durch die Griffmulden lassen sich die Ballaste beim Transport sowie beim Auf- und Abbau sicher greifen.
Technische Daten
- Geländerhöhe: 1,10 m
- Tiefe vom Geländer bis zum Betonballast: ca. 85 cm
- Standard-Feldlänge: 3,00 m
- Systembauweise: modular und beliebig verlängerbar
- Ballastierung: 23-kg-Betongewichte mit Griffmulden
- Norm: DIN EN 13374, Schutzklasse A
Typische Einsatzbereiche
- Montage von Photovoltaikanlagen
- Montage und Wartung von Solarthermieanlagen
- Wartungs- und Inspektionsarbeiten auf Flachdächern
- Installations- und Instandhaltungsarbeiten
- Temporäre Baustellensicherungen
- Absicherung langer Dachkanten
- Projekte mit wechselnden oder erweiterbaren Sicherungslängen
Set-Bestandteile
- SGS Slim Plus Dachrandständer
- Geländer / Zaunkante
- Betonblock 2 x 23 kg mit Griffmulde

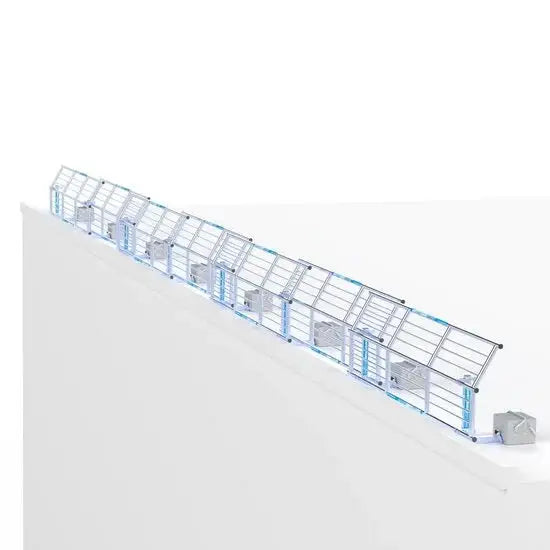

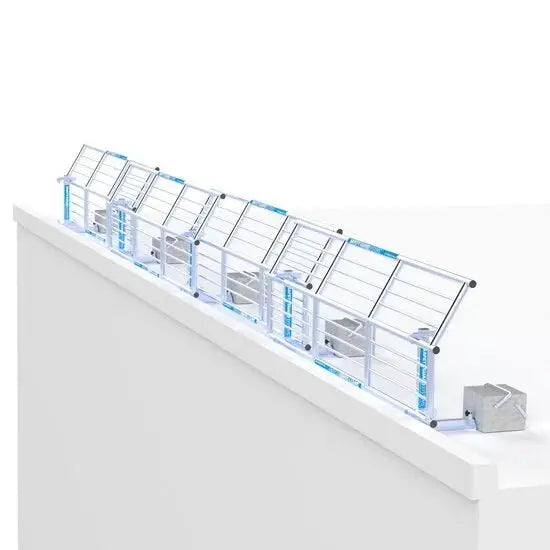

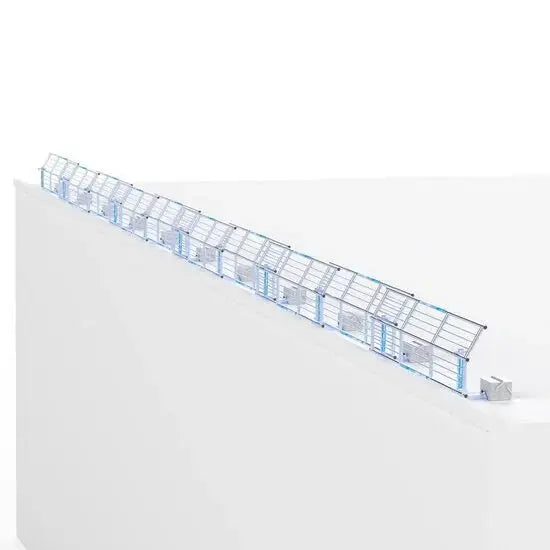

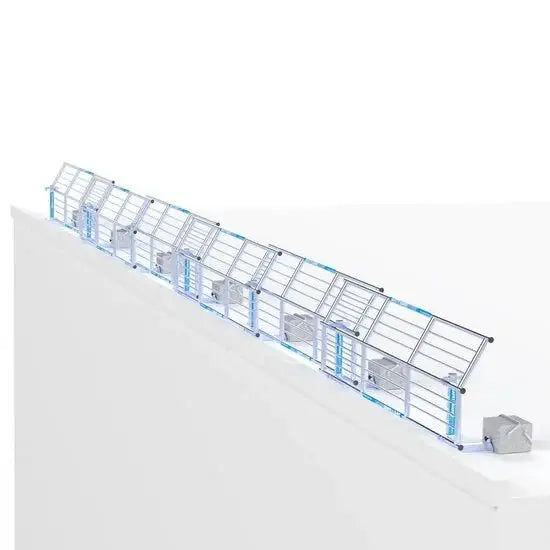

Set-Längen & Stückliste
Die unten aufgeführten Set-Längen dienen als gängige Auswahl. Das System ist nicht auf 54 m begrenzt. Durch die modulare Bauweise kann die Dachrandsicherung beliebig in 3-m-Schritten erweitert und auch in größeren Gesamtlängen bestellt werden.
| Set-Länge |
3 m |
6 m |
9 m |
12 m |
15 m |
18 m |
21 m |
24 m |
27 m |
30 m |
33 m |
36 m |
39 m |
42 m |
45 m |
48 m |
51 m |
54 m |
| SGS Slim Plus Dachrandständer |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
| SGS Slim Plus Geländer / Zaunkante |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
| SGS Slim Plus Betonblock 23 kg |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
26 |
28 |
30 |
32 |
34 |
36 |
38 |
Benötigen Sie mehr als 54 m?
Kein Problem. Die oben dargestellten Längen sind lediglich Standardgrößen. Das SGS Slim Plus System kann beliebig modular verlängert und auch in deutlich größeren Gesamtlängen zusammengestellt werden.
Gerne erstellen wir Ihnen für größere Dachflächen oder individuelle Projekte ein passendes Angebot.
Kontakt: info@geruestexpress.de
Hinweise zur Aufstellung
- Vor dem Einsatz müssen Tragfähigkeit des Untergrunds und Dachneigung gemäß Herstellerangaben geprüft werden.
- Die vorgeschriebene Anzahl und Position der Betonballaste muss eingehalten werden.
- Montage und Nutzung müssen gemäß Herstelleranleitung erfolgen.
Häufig gestellte Fragen
Muss das SGS Slim Plus im Dach verschraubt oder verankert werden?
Nein. Das System wird durchdringungsfrei aufgestellt. Die notwendige Standfestigkeit wird durch die Konstruktion in Verbindung mit den vorgesehenen 23-kg-Betongewichten hergestellt.
Dadurch müssen keine Befestigungspunkte durch die Dachabdichtung geführt werden. Gerade bei abgedichteten Flachdächern kann dies einen wichtigen Vorteil darstellen, weil für die temporäre Sicherung keine zusätzlichen Durchdringungen geschaffen werden müssen.
Was bedeutet „Dual Use“ beim SGS Slim Plus?
Das SGS Slim Plus ist mit dem SGS Edge kompatibel. Bereits vorhandene Gitter- bzw. Zaunelemente können dadurch auch mit dem Slim-Plus-System genutzt werden.
Wer bereits ein kompatibles SGS-Edge-System besitzt, kann vorhandene Komponenten weiterverwenden. Das reduziert den Bedarf an zusätzlichen Bauteilen und macht das System besonders interessant für Betriebe, die sowohl Flach- als auch Schrägdächer absichern.
Warum ist die Bautiefe von nur ca. 85 cm interessant?
Vom Geländer bis zum Betonballast benötigt das System lediglich ca. 85 cm Dachfläche.
Dadurch bleibt mehr nutzbarer Raum auf dem Dach erhalten. Das kann insbesondere bei Photovoltaikanlagen, technischen Aufbauten, Lüftungssystemen oder engen Wartungswegen von Vorteil sein.
Kann das System auch für sehr lange Dachkanten eingesetzt werden?
Ja. Das SGS Slim Plus ist modular aufgebaut und grundsätzlich nicht auf eine Gesamtlänge von 54 m begrenzt.
Die in der Tabelle aufgeführten Längen sind Standardkonfigurationen. Durch zusätzliche Ständer, Geländerelemente und die erforderliche Ballastierung kann das System beliebig in 3-m-Schritten verlängert und an die benötigte Dachkante angepasst werden.
Warum sind die 23-kg-Betongewichte mit Griffmulden ausgestattet?
Die Betongewichte übernehmen die vorgesehene Ballastierung des freistehenden Systems und sind damit ein wesentlicher Bestandteil der Konstruktion.
Die aktuelle Version verfügt über integrierte Griffmulden statt der früher verwendeten Henkel. Dadurch können die Gewichte beim Transport sowie beim Auf- und Abbau sicherer gegriffen und positioniert werden.
