Mobiler Anschlagpunkt EDIM 300 – Ankergewicht für Flachdächer nach EN 795 Typ E

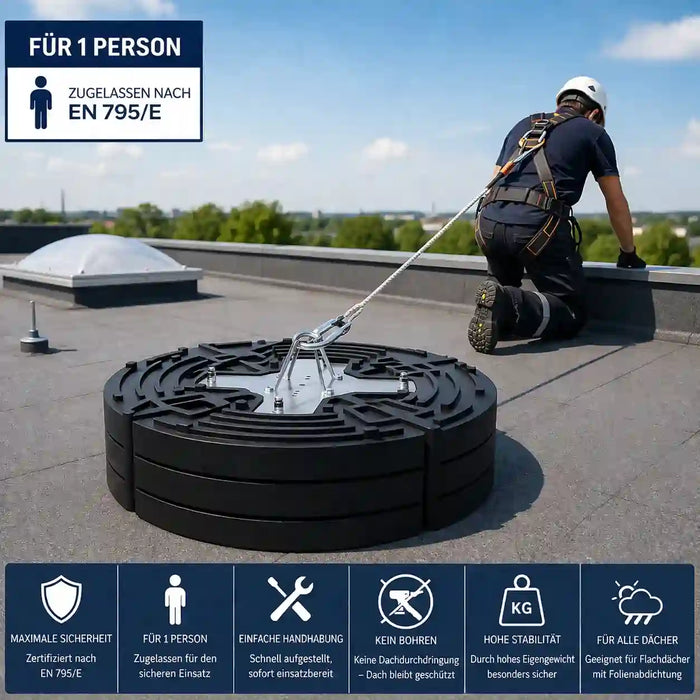

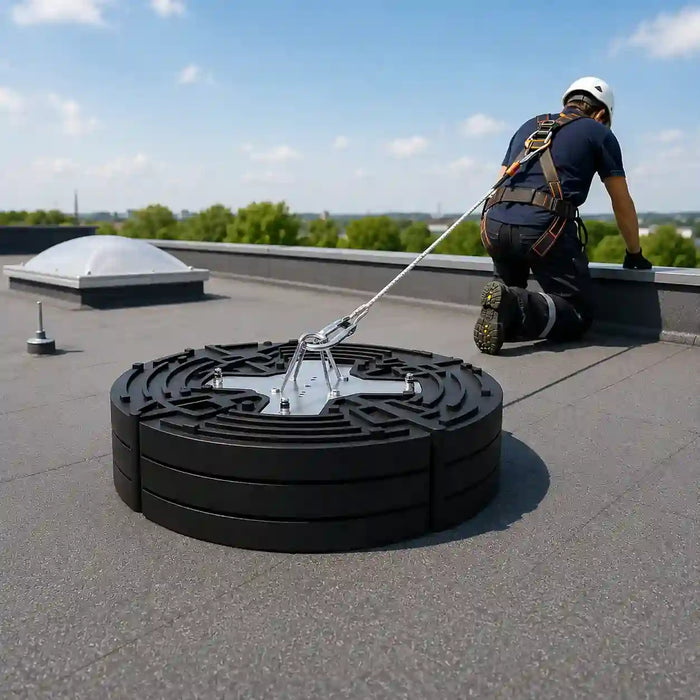

Der mobile Anschlagpunkt GEXX EDIM 300 ist ein kompaktes Ankergewicht für Flachdächer und dient als geprüfte Absturzsicherung nach EN 795 Typ E.
Das System wird ohne Bohren oder feste Verankerung eingesetzt und arbeitet nach dem Auflastprinzip. Dadurch sind keine zusätzlichen Durchdringungen der Dachabdichtung erforderlich. Der EDIM 300 eignet sich für professionelle Wartungs-, Inspektions-, Reparatur- und Montagearbeiten auf geeigneten Flachdachflächen.
Vorteile auf einen Blick
-
Geprüfte Absturzsicherung: mobiler Anschlagpunkt nach EN 795 Typ E
-
Ohne Dachdurchdringung: kein Bohren oder Verschrauben in der Dachkonstruktion erforderlich
-
Hohe Auflast: ca. 270 kg Gesamtgewicht
-
Flexible Nutzung: für temporäre Arbeiten auf geeigneten Flachdächern
-
Robuste Ausführung: Edelstahl, verzinkter Stahl und UV-beständige Gewichtselemente
-
Schneller Aufbau: Montage ohne Spezialwerkzeug
-
Mobil einsetzbar: geeignet für wechselnde Arbeitsbereiche und Einsatzorte
Einsatz als Absturzsicherung
Der GEXX EDIM 300 ist als mobiler Einzelanschlagpunkt für eine Person vorgesehen. Die Nutzung muss entsprechend den Herstellerangaben sowie in Verbindung mit geeigneter persönlicher Schutzausrüstung gegen Absturz erfolgen.
| Einsatzart |
Max. Personen |
Voraussetzung |
| Als Auffangsystem / Anschlagpunkt |
1 Person |
Einsatz nach Herstellerangaben und EN 795 Typ E |
Technische Daten
| Merkmal |
Angabe |
| Produktart |
Mobiler Anschlagpunkt / Ankergewicht |
| Modell |
EDIM 300 |
| Norm |
EN 795 Typ E |
| Max. Nutzer als Anschlagpunkt |
1 Person |
| Gesamtgewicht |
ca. 270 kg |
| Gewichtselemente |
12 Stück |
| Maximale Dachneigung |
nicht mehr als 5 % |
| Material Hauptstruktur |
Edelstahl |
| Material Verbindungselemente |
verzinkter Stahl |
| Material Gewichte |
UV-beständiger Kunststoff-Gummi-Verbund |
| Montage |
ohne Bohren, ohne Spezialwerkzeug |
Geeignet für
- Dachwartung auf Flachdächern
- Inspektions- und Servicearbeiten
- Solarmontage und technische Installationen
- Reparaturarbeiten auf Dachflächen
- Temporäre Absturzsicherung auf Baustellen
- Mobile Sicherung bei wechselnden Einsatzorten
Empfohlene Unterlage zum Schutz der Dachfläche
Wir empfehlen, unter dem Anschlagpunkt eine geeignete Bauschutzmatte zu verwenden. Sie schafft eine zusätzliche Trenn- und Schutzlage zwischen den Gewichtselementen und der Dachoberfläche.
Insbesondere bei empfindlichen oder bituminösen Dachabdichtungen kann die Unterlage helfen, direkte Materialkontakte, Druckstellen und ein mögliches Einbrennen bzw. Anhaften der Gewichtselemente an der Dachhaut zu reduzieren.
Die Eignung der jeweiligen Bauschutzmatte für die vorhandene Dachabdichtung sollte vor dem Einsatz geprüft werden.
Lieferumfang
- Mobiler Anschlagpunkt GEXX EDIM 300
- 12 Gewichtselemente
- Verbindungselemente je nach Ausführung
Der genaue Lieferumfang richtet sich nach der gewählten Variante und den Herstellerangaben.
Wiederkehrende Prüfung & Wartung
Anschlageinrichtungen sind sicherheitsrelevante Komponenten und müssen während ihrer Nutzungsdauer regelmäßig kontrolliert werden. Für den EDIM 300 sieht der Hersteller eine jährliche Sichtprüfung durch eine hierfür befähigte Person vor.
Nach fünf Jahren Nutzungsdauer ist zusätzlich eine ausführlichere Herstellerprüfung vorgesehen. Dabei wird der Zustand des Systems beurteilt und entschieden, ob und unter welchen Voraussetzungen eine weitere Verwendung möglich ist.
Unabhängig davon sollte das System vor jedem Einsatz auf sichtbare Beschädigungen, Verformungen, Verschleiß und die Vollständigkeit aller sicherheitsrelevanten Bauteile kontrolliert werden.
Wichtiger Sicherheitshinweis
Vor dem Einsatz müssen die Herstellerangaben, die Tragfähigkeit und Eignung der Dachfläche, der zulässige Abstand zur Dachkante sowie die korrekte Verwendung der persönlichen Schutzausrüstung geprüft werden.
Die maximale Dachneigung darf nicht mehr als 5 % betragen. Aufbau, Nutzung und Prüfung müssen entsprechend den Herstellerangaben erfolgen.
Häufig gestellte Fragen
Für welche Dächer ist der GEXX EDIM 300 geeignet?
Der mobile Anschlagpunkt ist für geeignete Flachdächer vorgesehen. Die maximale Dachneigung darf 5 % nicht überschreiten.
Vor dem Einsatz müssen außerdem die Tragfähigkeit des Untergrunds und die Eignung der jeweiligen Dachoberfläche entsprechend den Herstellerangaben geprüft werden.
Kann der EDIM 300 ohne Bohren montiert werden?
Ja. Das System funktioniert nach dem Auflastprinzip und benötigt keine feste Verankerung in der Dachkonstruktion.
Dadurch müssen für den Anschlagpunkt keine zusätzlichen Befestigungsbohrungen durch die Dachabdichtung hergestellt werden.
Sollte unter dem Anschlagpunkt eine Schutzmatte verwendet werden?
Wir empfehlen eine geeignete Bauschutzmatte als Unterlage. Sie bildet eine zusätzliche Schutzschicht zwischen den Gewichtselementen und der Dachabdichtung.
Das ist insbesondere bei empfindlichen Dachoberflächen sinnvoll und kann dazu beitragen, Druckstellen sowie ein mögliches Einbrennen oder Anhaften der Auflageelemente an der Dachhaut zu vermeiden.
Für wie viele Personen ist der Anschlagpunkt vorgesehen?
Der EDIM 300 ist als mobiler Anschlagpunkt für eine Person vorgesehen. Die Nutzung erfolgt in Verbindung mit einer geeigneten persönlichen Schutzausrüstung gegen Absturz und entsprechend den Herstellerangaben.
Wie oft muss der EDIM 300 geprüft werden?
Der Hersteller sieht eine jährliche Sichtprüfung durch eine befähigte Person vor. Zusätzlich ist nach fünf Jahren Nutzungsdauer eine ausführliche Herstellerprüfung vorgesehen.
Bei dieser Prüfung wird beurteilt, ob das System weiterhin verwendet werden kann. Zusätzlich sollte der Anschlagpunkt vor jeder Nutzung auf sichtbare Beschädigungen, Verschleiß und Vollständigkeit kontrolliert werden.
